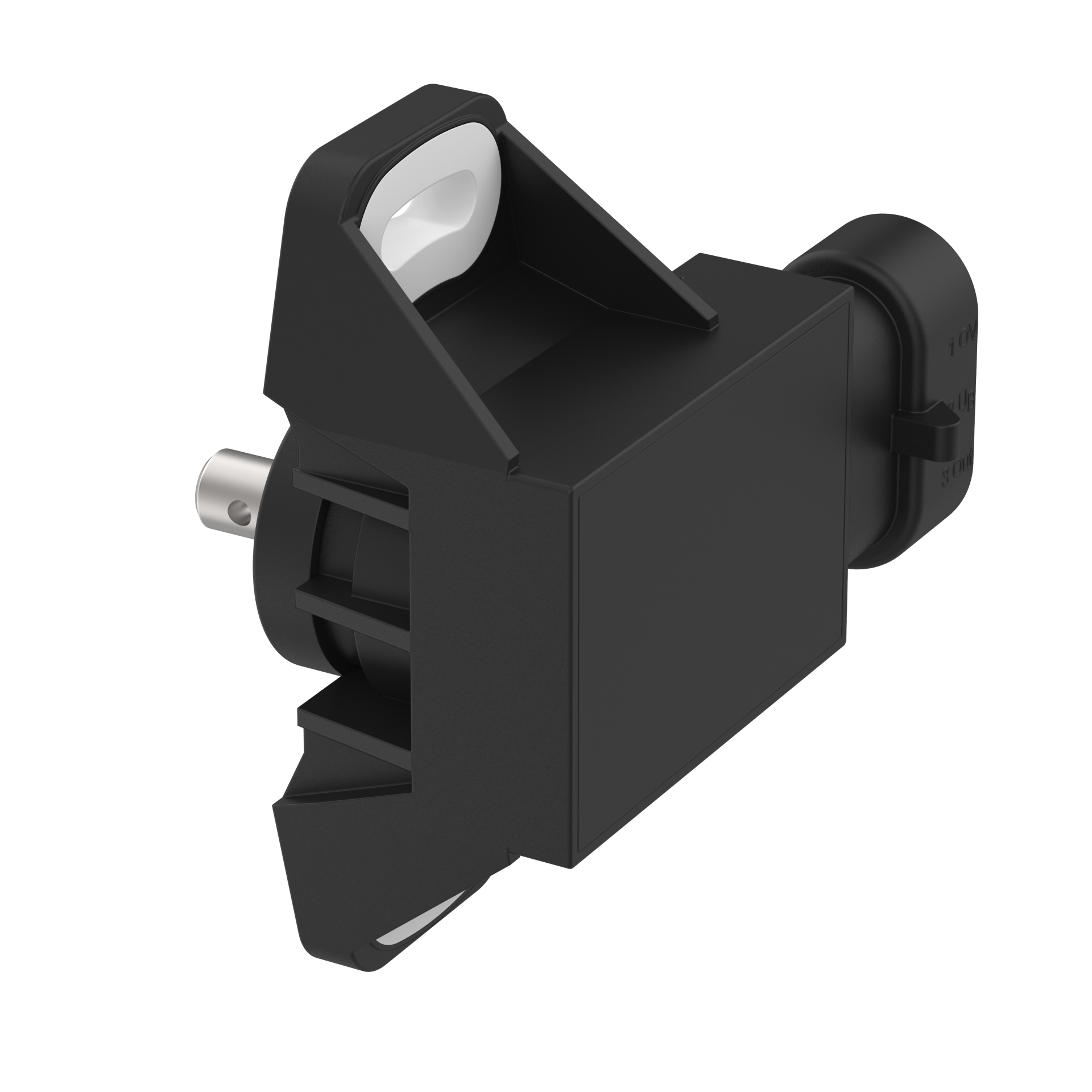

424A17A120 Датчик угла Elobau

Описание

Описание и характеристики на 424A17A120 Датчик угла Elobau:

Разрешение:     0,1°

Центральное положение/нулевая точка выходного сигнала: -

Центральное положение/нулевая точка выходного сигнала: 2,5 В пост. тока

Макс. значение выходного сигнала:    4,5 В пост. тока

Мин. значение выходного сигнала:     0,5 В пост. тока

Выходы:             0,5...4,5 В

Выходы (количество, тип):        1

Макс. рабочее напряжение:    30 В пост. тока

Мин. рабочее напряжение:      10 В пост. тока

ЭМС: Землеройная и строительная техника (Стандарт):           DIN EN ISO 13766-1; импульс «сброса нагрузки» (load dump): макс. напряжение 35 В (абсолютное)

ЭМС: Промышленный транспорт (Стандарт):  DIN EN 12895

ЭМС: Сельскохозяйственная и лесохозяйственная техника (Стандарт):           EN ISO 14982; импульс 5b: макс. напряжение 35 В (абсолютное); функциональное состояние C для импульсов 1 и 4

Защита от короткого замыкания на «землю» (GND):

Защита от короткого замыкания на напряжение питания:

Мин. сопротивление нагрузки:              20 000 Ом

MTTF (среднее время до отказа):         133 года

Частота обновления сигнала:  2000 Гц

Направление изменения сигнала:        Против часовой стрелки (CCW)

Потребляемый ток:      10 мА

Технология:      Эффект Холла

Температурный коэффициент:              тип. ±250 ppm/K

Типичная погрешность линейности:    ±5,0°

Защита от обратной полярности:

Диапазон измерения угла:       120°

Механические характеристики

Тип подшипника:          Шарикоподшипник

Макс. нагрузка на вал (осевая):             50 Н

Макс. нагрузка на вал (радиальная):   100 Н

Материал корпуса:       PBT

Условия эксплуатации

Макс. рабочая температура:    85 °C

Мин. рабочая температура:      -40 °C

Макс. температура хранения: 85 °C

Мин. Температура хранения:  -40 °C

Класс защиты: IP67 (DIN EN 60529)

Момент затяжки крепежных винтов:  2,5 Н·м

Тип разъема:    AMP Superseal 1.5

424A17A120
