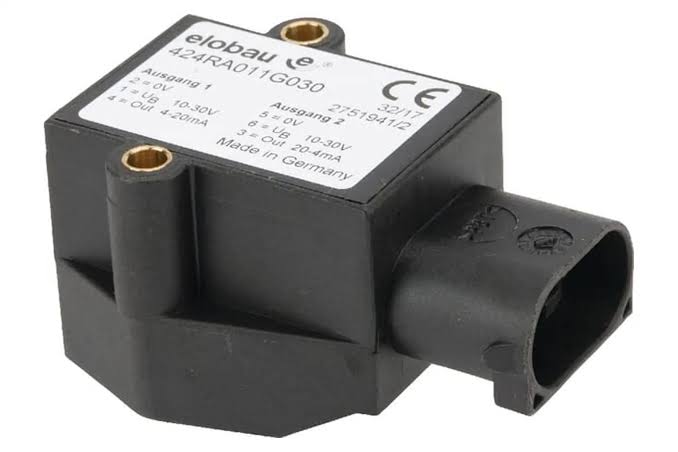

424RA111G030 Датчик угла Elobau

Описание

Описание и характеристики на 424RA111G030 Датчик угла Elobau:

Потребляемый ток: 18 мА

ЭМС сельскохозяйственной и лесозаготовительной техники (стандарт): [EN ISO 14982, импульс 5b: максимальное напряжение 35 В (абсолютное), функциональное состояние C для импульсов 1 и 4]

ЭМС землеройной и строительной техники (стандарт): [DIN EN ISO 13766-1, импульс "сброс нагрузки"; макс. Напряжение 35 В (абсолютное)]

ЭМС промышленных погрузчиков (стандарт): DIN EN 12895

Максимальное сопротивление нагрузки: 1250 Ом

Минимальное сопротивление нагрузки: 250 Ом

Среднее время безотказной работы (MTTF): -

Максимальное рабочее напряжение: 30 В постоянного тока

Минимальное рабочее напряжение: 10 В постоянного тока

Выходной сигнал - центральное положение/нулевое положение: 12 мА

Выходной сигнал - центральное положение/нулевое положение: -

Максимальный выходной сигнал: 20 мА

Максимальный выходной сигнал: -

Минимальный выходной сигнал: 4 мА

Минимальный выходной сигнал: -

Выходы: 4...20 мА

Выходы (количество, тип): 2

Защита от обратной полярности:

Разрешение: 0,1°

Последовательность сигналов: против часовой стрелки/по часовой стрелке (противоположная)

Сигнал Частота обновления: 2000 Гц

Технология: Холла

Температурный коэффициент: 250 ppm/K

Типичная погрешность линейности:

Механические данные

Рычаг управления: -

Подшипник: Шариковый подшипник

Максимальная осевая нагрузка на вал: 50 Н

Максимальная радиальная нагрузка на вал: 100 Н

Механический упор:

Информация о материале

Материал корпуса: PBT

Условия окружающей среды

Максимальная рабочая температура: 85 °C

Максимальная температура хранения: 85 °C

Минимальная температура хранения: -40 °C

Минимальная рабочая температура: -40 °C

Класс защиты: IP67 DIN EN 60529

Установка

Момент затяжки винтов: 2,5 Н·м

Подключение

Тип разъема: AMP Micro Quadlock-6P
