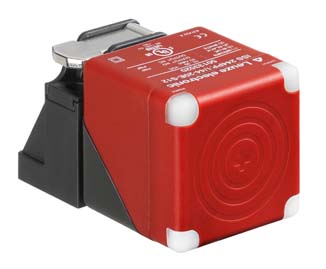

50133520 Датчик Leuze ISS 244PP.1/44-20E-S12
Описание
Описание и характеристики на 50133520 Датчик Leuze ISS 244PP.1/44-20E-S12:
Серия 244
Тип: номинальное расстояние срабатывания Sn 20 мм
Рабочий диапазон Sa 0 ... 16,2 мм
Специальное исполнение Антивалентное
MTTF 2204 года
Схема защиты Защита от индуктивных помех
Защита от переполюсовки
Защита от короткого замыкания
Напряжение питания UB 10 ... 30 В, пост. ток
Остаточные пульсации 0 ... 20 % от UB
Ток холостого хода 0 ... 30 мА
Температурный дрейф, макс. (в % от Sr) 10 % во всем диапазоне рабочих температур
Повторяемость, макс. (в % от Sr) 10 % при UB = 20 … 30 В пост. тока, температуре окружающей среды Ta = 23 °C ± 5 °C
Гистерезис переключения 15 %
Количество цифровых коммутационных выходов 2 шт.
Тип напряжения Постоянный ток
Коммутируемый ток, макс. 200 мА
Остаточный ток, макс. 0,01 мА
Падение напряжения ≤ 2 В
Коммутирующий элемент Транзистор, PNP
Принцип коммутации НО-контакт — Антивалентный
Коммутирующий элемент Транзистор, PNP
Принцип коммутации НЗ-контакт — Антивалентный
Частота коммутации 100 Гц
Задержка готовности 100 мс
Количество подключений 1 шт.
Функция Выходной сигнал (OUT)
Питание
Тип подключения Разъем
Размер резьбы M12
Тип «Папа» (штекер)
Материал Металл
Количество контактов 4-контактный
Кодировка A-кодировка
Конструктивное исполнение Кубическое
Габариты (Ш x В x Д) 40 мм x 40 мм x 67 мм
Тип монтажа Встраиваемый (заподлицо)
Материал корпуса Пластик
Материал пластикового корпуса PA 66
Материал чувствительной поверхности Пластик, полиамид (PA 66)
Масса нетто 120 г
Цвет корпуса Черный
Красный, RAL 3000
Тип крепления Монтаж через сквозные отверстия
Стандартная измерительная пластина 60 x 60 мм², Fe360
Тип индикации Светодиодная (LED)
Количество светодиодов 4 шт.
Температура окружающей среды (эксплуатация) -25 ... 85 °C
Температура окружающей среды (хранение) -25 ... 85 °C
Степень защиты IP 68
IP 69K
Класс защиты II
50133520
ISS 244PP.1/44-20E-S12
