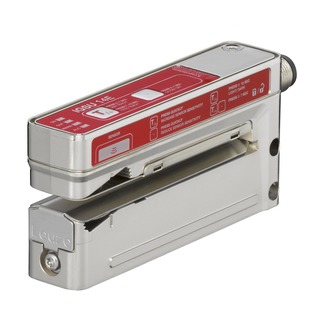

50142872 Датчик Leuze IGSU14E/1WT.3-M12

Описание

Описание и характеристики на 50142872 Датчик Leuze IGSU14E/1WT.3-M12 :

Серия   14

Физический принцип   Ультразвуковой

Применение     Обнаружение непрозрачных этикеток

Обнаружение прозрачных этикеток

Ширина этикетки, мин.              4 мм

Зазор между этикетками, мин.              2 мм

Среда   Прозрачная и непрозрачная

Специальная версия    Функция ALC (отслеживание)

Ручная точная настройка порога переключения

Вход обучения (Teach-in)

Предупреждающий выход

Функция easyTeach

Схемы защиты Защита от короткого замыкания

Защита от обратной полярности

Напряжение питания UB           18 ... 30 В пост. тока

Остаточные пульсации               0 ... 10% от UB

Ток холостого хода       0 ... 60 мА (типовое значение)

Количество входов обучения  1

Тип        Вход обучения

Тип напряжения            Постоянное

Напряжение переключения     Высокий уровень: ≥ 9 В

Низкий уровень: ≤ 2 В

Входное сопротивление            15 000 Ом

Состояние переключения (активное)  Высокий уровень

Количество цифровых переключающих выходов        2

Тип        Цифровой переключающий выход

Тип напряжения            Постоянное

Ток переключения, макс.          100 мА

Напряжение переключения     Высокий уровень: ≥ (UB - 2 В)

Низкий уровень: ≤ 2 В

Емкость нагрузки           0,01 мкФ

Переключающий элемент        Транзистор, двухтактный (Push-pull)

Принцип переключения             IO-Link / NPN (срабатывание на просвет — переключение в зазоре), PNP (срабатывание на затемнение — переключение на этикетке)

Переключающий элемент        Транзистор, двухтактный (Push-pull)

Принцип переключения             Активный низкий уровень (Высокий уровень при нормальной работе; Низкий уровень при возникновении ошибки)

Частота переключения               2000 Гц

Время отклика 0,2 мс

Задержка готовности  300 мс

Макс. скорость движения ленты во время обучения  50 м/мин

Тип        IO-Link

Режим COM      COM3

Профили            Профиль «Умный датчик» (Smart Sensor Profile)

Мин. Время цикла        COM3 = 0,5 мс

Тип кадра          2.5

Спецификация V1.1

ID устройства   2511

Поддержка режима SIO             Да

Количество подключений         1

Функция             Входной сигнал

Выходной сигнал

Питание

Тип подключения          Круглый разъем

Размер резьбы               M12

Тип        «Папа» (штекер)

Материал          Металл

Количество контактов 5-контактный

Кодировка        Кодировка A

Ориентация разъема   Горизонтальная (параллельно направлению движения ленты)

Конструкция     Вилка

Ширина вилки 4 мм

Глубина вилки 80 мм

Габаритные размеры (Ш x В x Д)           22 мм x 46,9 мм x 96 мм

Материал корпуса        Металл

Металлический корпус              Цинковое литье под давлением, никелевое гальваническое покрытие

Масса нетто      270 г

Цвет корпуса    Серебристый

Тип монтажа    Монтажная резьба

Монтаж через сквозные отверстия

Тип индикации              Светодиодная

Количество светодиодов          4

Органы управления      Кнопки управления

Функция управления    Динамическое обучение (Teach-in) по подложке и этикетке

Рабочая температура окружающей среды       0 ... 60 °C

Температура хранения              -40 ... 70 °C

Класс защиты IP             IP 65

Класс защиты   III

50142872

IGSU14E/1WT.3-M12
